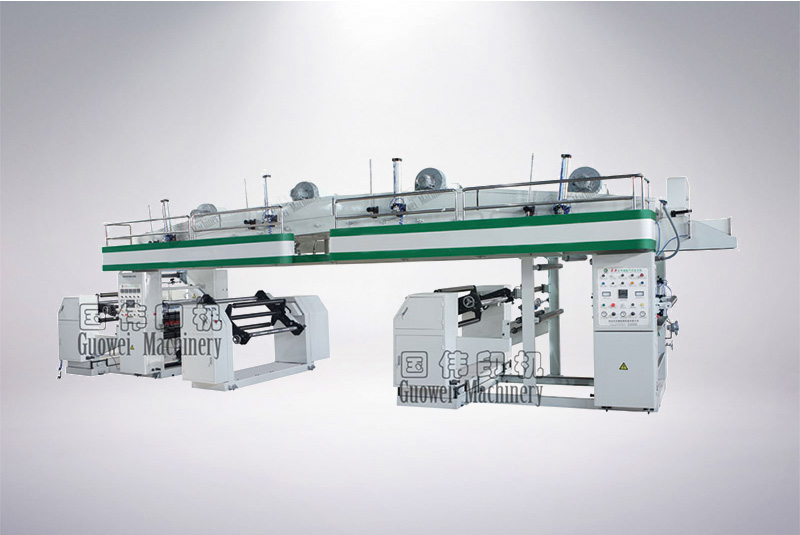

本機適用于各類塑料薄膜，紙張，鋁箔等卷簡狀材料的兩層或多層復合。
該機的放料架與收料架均采用獨立的雙臂雙工位塔式回轉架。并配有雙光電自動跟蹤糾偏系統，超聲波糾偏系統，PLC自動張力控制系統，烘箱熱風循環系統，氣動開啟式烘箱等特點.該機具有復合速度快，噪聲低，能耗低，空氣污染小等特點。
1.采用德國西門子PLC可編程序控制系統，整機張力由PLC自動控制。
2.臺灣威倫彩色觸摸屏人機操作界面，工作狀態、速度、張力等各項參數集中顯示及控制。
3.可選雙變頻或四變頻控制系統，均采用日本安川變頻器。
4.第一放卷、第二放卷、收卷均采用獨立的雙臂雙工位塔式回轉架。
5.第一放卷，第二放卷，收卷軸均采用氣脹軸。
6.第一放卷安裝雙光電電腦糾偏系統，烘箱出口安裝超聲波糾偏系統。
7.烘箱入口安裝低摩擦氣壓式浮動輥，烘箱段薄膜張力由PLC全自動控制。
8.網紋輥上膠，瑞士進口刮刀片，并由單獨電機負責刀架的左右擺動。
9.復合熱輥內部導熱油加熱，溫度均勻并且省電。
10.上膠壓輥及復合壓輥采用氣動加壓，壓力大小可調節。
11.烘箱總長度8米，氣動開啟式烘箱，內部導輥拱型排列，由皮帶主動傳動，烘箱側面安裝走道及防護欄。
12.烘箱分四段獨立溫控區，外置式電加熱系統，每段溫度可單獨調節。
13.烘箱內部為熱風循環結構，內膽采用304不銹鋼，熱風循環利用節約能源。
14.烘箱入口處安裝前置抽風罩，將初期揮發的高濃度氣體排出。
15.所有鋁導輥經高硬化處理、動平衡處理。
|
機器型號
|
GF600G/GF800G/GF1000G/GF1200G
|
|
最高復合速度
|
150m/min
|
|
最大復合寬度
|
600mm/800mm/1000mm/1200mm
|
|
裝機總功率
|
75kw/76kw/80kw/81kw
|
|
裝機重量
|
8000kg/9000kg/9500kg/10000kg
|
|
外型尺寸
|
10800*2200*3600mm/10800*2400*3600mm
10800*2600*3600mm/10800*2800*3600mm
|
